產品簡介

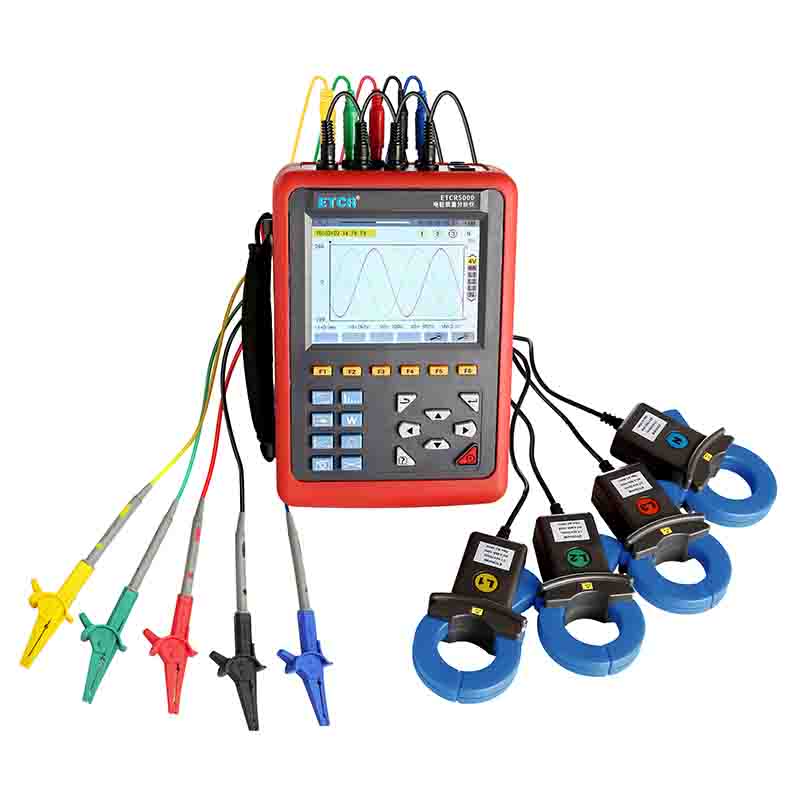

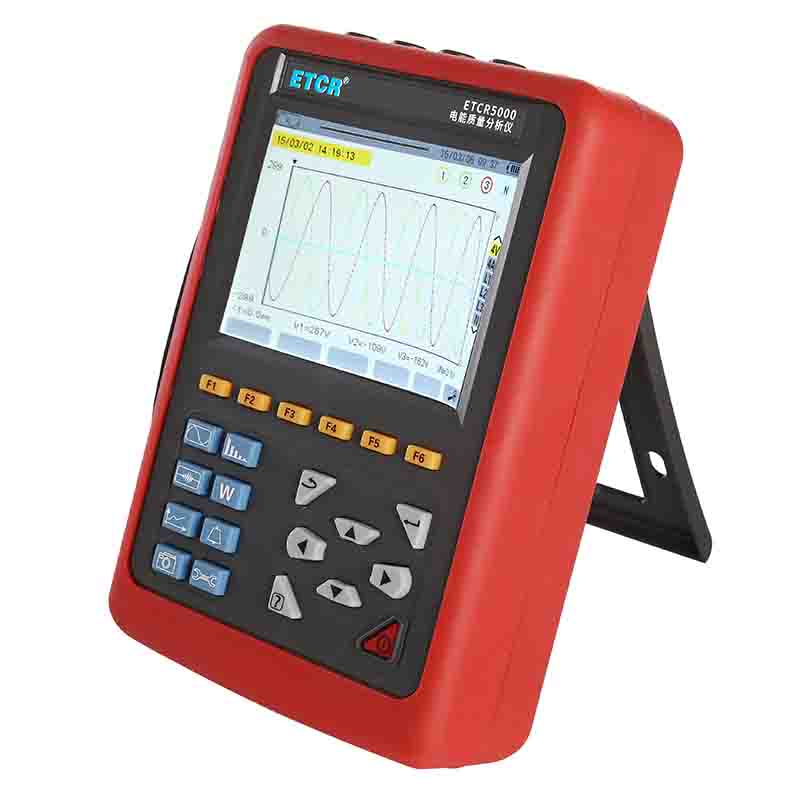

ETCR5000電能質量分析儀又稱電力質量分析儀、電力參數測試儀、諧波分析儀，是一款專為現場測試三相電能參數的多功能、智能化綜合型測試儀器?？赏瑫r測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。

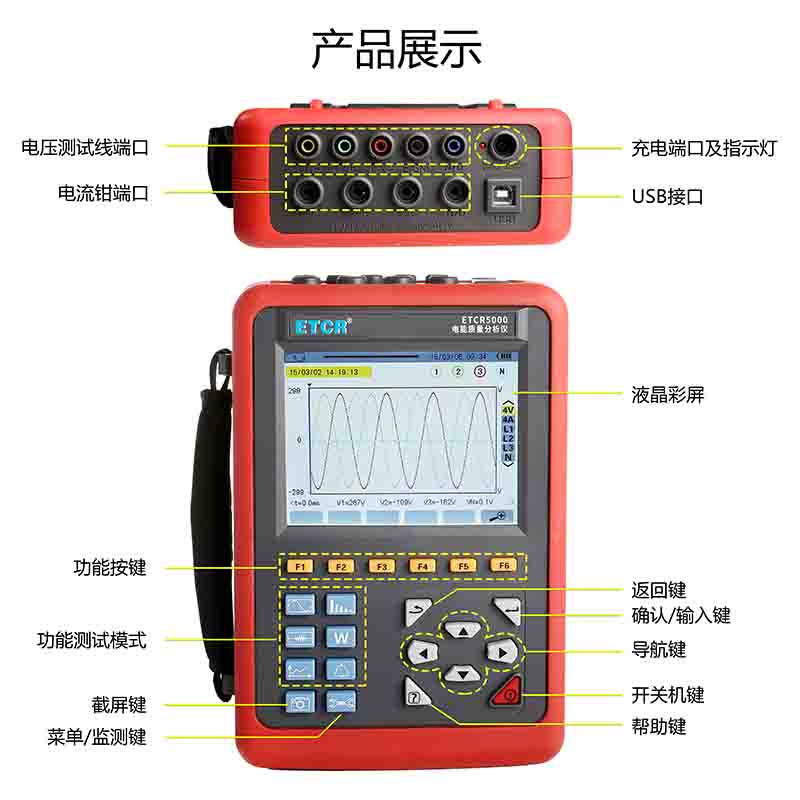

ETCR5000電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的AD7655完成，實現最高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置SD閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數(可根據需要選擇)，1min采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。通過USB通訊接口及上位機軟件，將存儲數據上傳電腦繼續數據分析。
基本功能
1、波形實時顯示(4路電壓/4路電流)。
2、電壓和電流真有效值。
3、電壓直流成份。
4、電流和電壓峰值。
5、電流和電壓半周期有效值的最大/最小值。
6、相量圖顯示。
7、各相諧波的測量，達50次諧波。
8、柱形圖顯示各相電流和電壓的諧波含有率。
9、總諧波失真度(THD)。
10、各相有功/無功/視在功率值及總值。
11、各相有功/無功/視在電能值及總值。
12、變壓器K因數。
13、 功率因數(PF)和COSΦ位移功率因數(DPF)。
14、短期電壓閃變。
15、三相不平衡(電壓和電流)。
產品特點
1、對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
2、四款電流鉗提供選擇，應對各種場所。
3、四通道電流、電壓測量，同時捕捉和記錄電量參數、波形，4、超大液晶彩屏顯示，高分辨率。
5、中英文雙語操作界面。
6、USB通訊接口。
7、可充電鋰電池。
技術參數
1、測量精度
| 測量規格 | 測量范圍 | 顯示分辨率 | 參考范圍內的最大誤差 |
| 頻率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
| 相電壓真有效值 | 1.0V～1000V | 最小分辨率0.1V | ±(0.5%rdg+5dgt) |
| 線電壓真有效值 | 1.0V～2000V | 最小分辨率0.1V | ±(0.5%rdg+5dgt) |
| 直流電壓 | 1.0V～1000V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
| 電流真有效值 | 10mA～6000A | 最小分辨率1mA | ±(0.5%rdg+2dgt) |
| 相電壓峰值 | 1.0V～1414V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
| 線電壓峰值 | 1.0V～2828V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
| 電流峰值 | 10mA～6000A | 最小分辨率1mA | ±(1.0%rdg+5dgt) |
| 峰值因數 | 1.00～3.99 | 0.01 | ±(1%rdg+2dgt) |
| 4.00～9.99 | 0.01 | ±(5%rdg+2dgt) | |
| 有功功率 | 0.000W～9999.9kW | 最小分辨率0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
| ±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
| 無功功率電感性&電容性 | 0.000VAR～9999.9kVAR | 最小分辨率0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
| ±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
| 視在功率 | 0.000VA～9999.9kVA | 最小分辨率0.001VA | ±(1%rdg+3dgt) |
| 功率因數 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
| ±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
| 有功電能 | 0.000Wh～9999.9MWh | 最小分辨率0.001Wh | ±(1%rdg+3dgt)；Cosφ≥0.8 |
| ±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
| 無功電能電感性&電容性 | 0.000VARh～9999.9MVARh | 最小分辨率0.001VARh | ±(1%rdg+3dgt)；Sinφ≥0.5 |
| ±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
| 視在電能 | 0.000VAh～9999.9MVAh | 最小分辨率0.001VAh | ±(1%rdg+3dgt) |
| 相位角 | -179°～180° | 1° | ±(2°) |
| Tanφ(VA≥50VA) | -32.768～32.768 | 最小分辨率0.001 | ±(1%rdg+5dgt) |
| 位移功率因數(DPF) | -1.000～1.000 | 0.001 | ±(1%rdg+5dgt) |
| 諧波比(Vrms>50V) | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
| 諧波角(Vrms>50V) | -179°～180° | 1° | ±(3°)諧波1～25次 |
| ±（10°）諧波26～50次 | |||
| 總諧波率(DF或THD-F)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
| 失真因數(DF或THD-R)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+10dgt) |
| 變壓器K因數 | 1.00～99.99 | 0.01 | ±(5 %) |
| 三相不平衡 | 0.0%～100 % | 0.1 % | ±(1 %) |
2、一般規格
| 規格名稱 | 規格參數 |
| 電源 | 可充電鋰電池組9.6V，外接充電器 |
| 顯示模式 | LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm |
| 電池電量指示 | 電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機 |
| 工作電流 | 約490mA，電池滿電連續工作約8小時 |

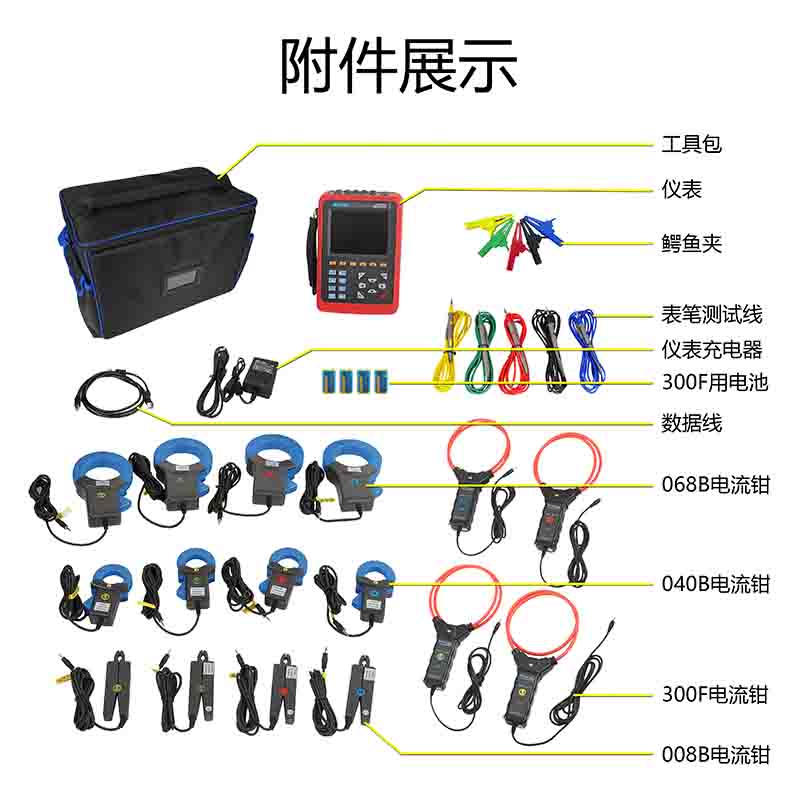

| 電流鉗規格（選配） | 008B尖小形電流鉗：Φ8mm 040B圓口形電流鉗：35mm×40mm； 068B圓口形電流鉗：68mm×68mm 300F柔性線圈電流傳感器：Φ300mm |

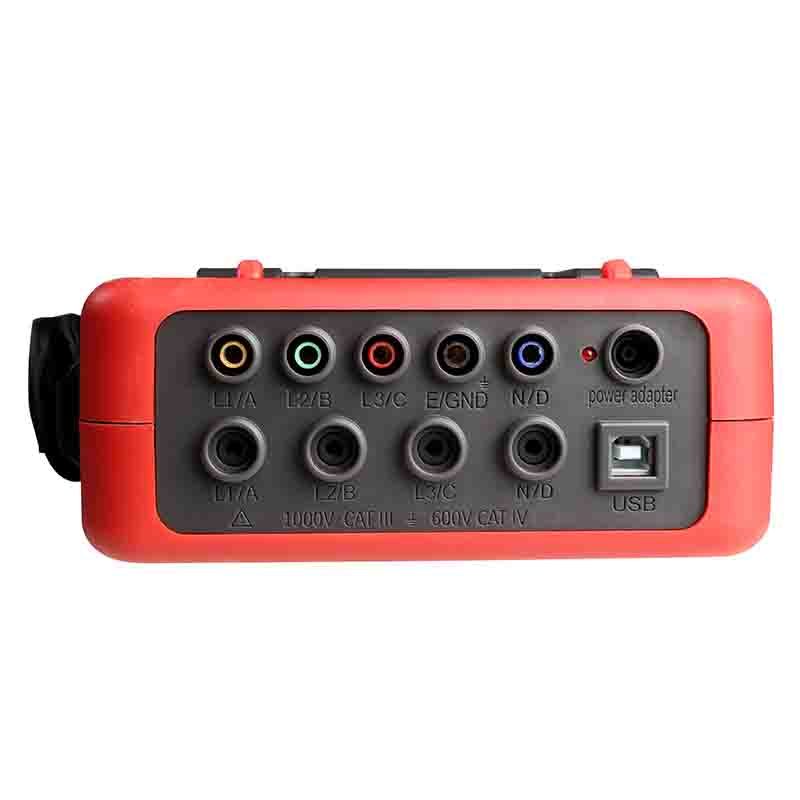

| 通道數 | 4路電壓，4路電流 |
| 線電壓 | 1.0V～2000V |
| 相電壓 | 1.0V～1000V |
| 電流 | 10mA～6000A |
| 頻率 | 40Hz～70Hz |
| 電力電量參數 | W，VA，Var，PF，DPF，cosφ，tanφ |
| 電能參數 | Wh，Varh，Vah |
| 諧波 | 有，0～50次 |
| 總諧波失真 | 有，0～50次，各相 |
| 暫態記錄組數 | 150組 |
| 電壓閃變 | 有 |
| 啟動電流模式 | 有，100秒 |
| 三相不平衡度 | 有 |
| 記錄 | 300天(同時記錄20個參數，每1分鐘記錄1點) |
| 最小最大記錄值 | 有，可測一段時間內的最大最小值 |
| 告警 | 40種不同類型參數選擇，12800組告警日志 |
| 峰值 | 有 |
| 截圖容量 | 60個 |
| 菜單語言 | 中文、英文 |
| SD內存卡 | 2G |
| 通訊接口 | USB |
| 自動關機 | 在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下，儀器不自動關機 |
| 在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機 | |
| 背光功能 | 有，適合昏暗場所及夜間使用 |
| 儀器尺寸 | 長寬厚：240mm×170mm×68 mm |
| 儀器質量 | 主機：約1.6kg(帶電池)；總質量：約9.18kg(含包裝及附件) |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐壓 | 儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕緣 | 儀器線路與護套外殼之間≥10MΩ |
| 適合安規 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
3、電流鉗特性
| 電流鉗型號 | 電流鉗 | 電流真有效值 | 電流真有效值最大誤差 | 相位角φ 最大誤差 |

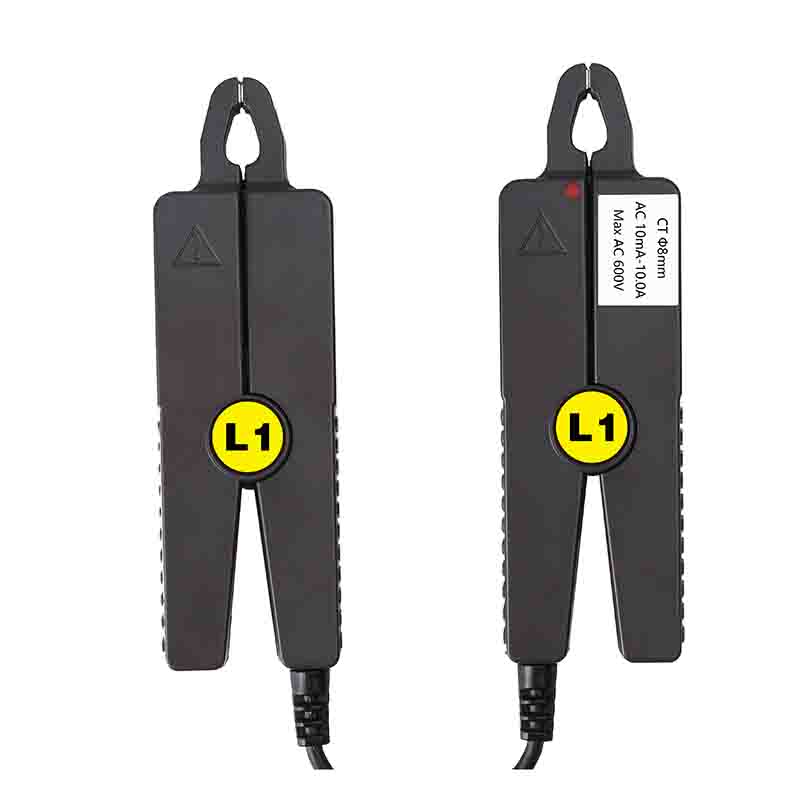

| ETCR 008B CT尺寸：Ф8mm |
| 10mA～99mA | ±(1 %rdg + 3dgt) | ±(1.5°),Arms≥20mA |
| 100mA～10.0A | ±(1 %rdg + 3dgt) | ±(1°) | ||

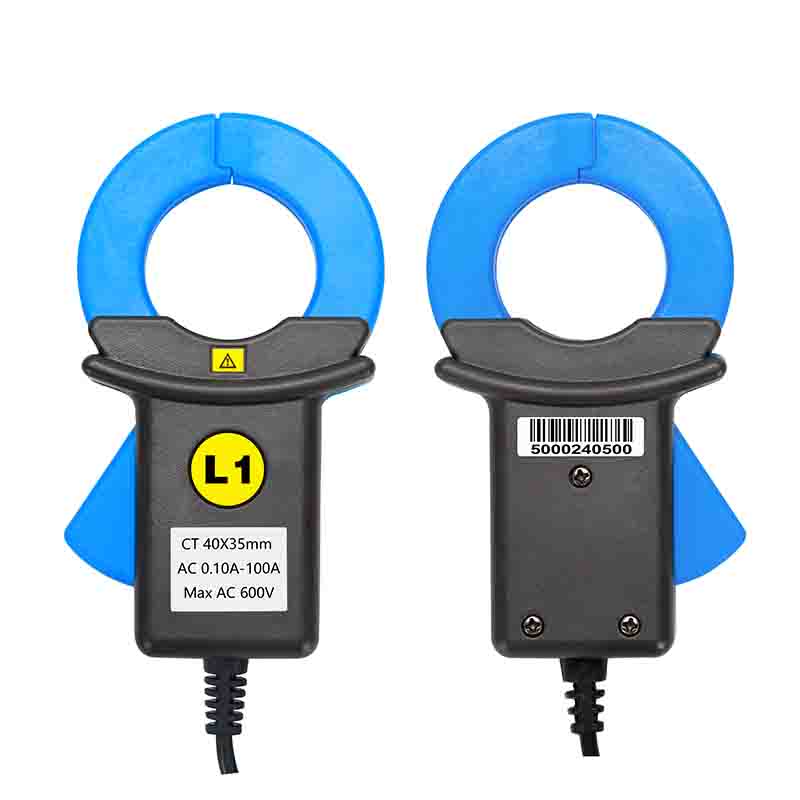

| ETCR 040B CT尺寸：Ф40mm |
| 0.10A～0.99A | ±(1 %rdg + 3dgt) | ±(1.5°) |
| 1.00A～100A | ±(1 %rdg + 3dgt) | ±(1°) | ||

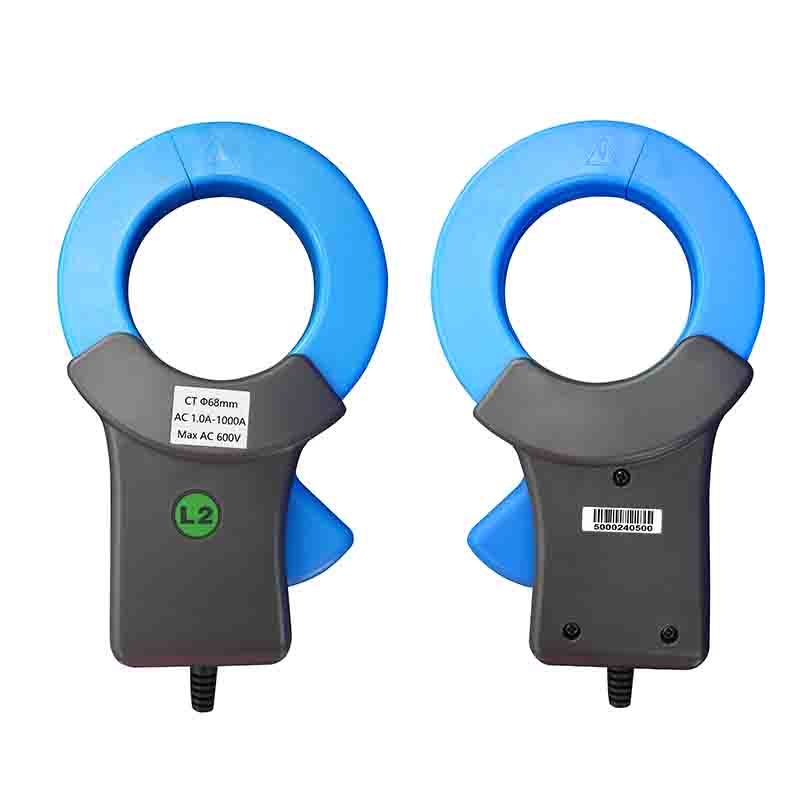

| ETCR 068B CT尺寸：Ф68mm |
| 1.0A～9.9A | ±(2 %rdg + 3dgt) | ±(3°) |
| 10.0A～1000A | ±(2 %rdg + 3dgt) | ±(2°) | ||
| ETCR 300F CT尺寸：Ф300mm |
| 10A～99A | ±(1 %rdg + 3dgt) | ±(3°) |
| 100A～6000A | ±(1 %rdg + 3dgt) | ±(2°) |
型號對比
| 產品圖片 | 產品型號名稱 | 測量通道 | 電流量程 | 電壓量程 | 諧波 | 暫態 | 錄波 | 截圖 | 內存卡 | USB | 其它 |
| ETCR5000電能質量分析儀 | 4通道 | 10mA～6000A | 1.0V～1000V | 0～50次 | 有 | -- | 有 | SD卡2G | 有 | |
| ETCR5200迷你型電能質量分析儀 | 4通道 | 10mA～6000A | 1.0V～600V | 2～51次 | 有 | 有 | 有 | TF卡8G | 有 | 觸摸彩屏 |
| ETCR5230電能質量分析儀 | 4路電流、3路電壓測量 | 10mA～6000A | 1.0V～1000V | 2～51次 | 有 | -- | 有 | 8G(可拓展 32G) | 有 | 觸摸彩屏 |
